 La position du dôme Asdic sur les corvettes de type fleur

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
Sel et Poivre
1er Matelot
1er Matelot
Sel et Poivre

Nombre de messages : 26
Age : 68
Localisation : Lévis, Qc, Canada
Date d'inscription : 07/12/2016

La position du dôme Asdic sur les corvettes de type fleur Empty
MessageSujet: La position du dôme Asdic sur les corvettes de type fleur   La position du dôme Asdic sur les corvettes de type fleur EmptyMar 3 Jan 2017 - 22:56


Bonjour,

Le dôme Asdic de type 123 de corvettes de type fleur était-il placé sur le côté bâbord ou tribord? Selon mes recherches, celui-ci était situé à quelques pouces de la quille du navire mais la question est de savoir quel côté? J'ai recueilli énormément d'information sur les corvettes canadiennes de type fleurs. Pour Noël, j'ai acheté de Revell 1:72 Flower Class Corvette Platinum Edition. Je construirai le NCSM Snowberry K 166 uniquement avec le matériel fourni dans la boîte mais je compte ajouter un détail qui n'est jamais représenté par les très nombreux modélistes: le dôme Asdic type 123. Je possède suffisamment d'informations pour le réaliser en scracht en utilisant un bouchon de liège.(1)Et sur un site web australien(2), j'ai découvert une magnifique photographie du dôme asdic. Sur la multitudes de maquettes réalisées sur ce sujet, j'ai remarqué que le dôme de l'Asdic n'est jamais représenté.
Je comprends que je pose une question très pointue en matière de modélisme naval.

Je souhaite une Bonne et heure année 2017 aux rédacteurs de belgian-navy.be et à tous ses lecteurs. Au Québec nous avons eu plusieurs bordées de neige mais depuis 1608 nous avons appris à vivre avec celle-ci. La navigation maritime sur le fleuve Saint-Laurent se poursuit durant la saison hivernale jusqu'à Montréal grâce aux puissants brise-glace de la Garde côtière canadienne.

1. site canadien web sur l'histoire des asdics en langue anglaise fort bien documenté http://jproc.ca/sari/index.html voir la photographie du de l'ouverture pratiquée dans la coque du hHMCS HAIDA http://jproc.ca/sari/147_opening.jpg
2. flwww.awm.gov.au/collection/125358/
Revenir en haut Aller en bas
http://sperrault2@videotron.ca
JeanMi
nous a quitté
nous a quitté
JeanMi

Nombre de messages : 2797
Age : 74
Localisation : THEUX
Date d'inscription : 17/06/2008

La position du dôme Asdic sur les corvettes de type fleur Empty
MessageSujet: Re: La position du dôme Asdic sur les corvettes de type fleur   La position du dôme Asdic sur les corvettes de type fleur EmptyMer 4 Jan 2017 - 0:04

Bonsoir, voici une première recherche :

La position du dôme Asdic sur les corvettes de type fleur K48710

_________________
JeanMi   marin barre

---> voir ma présentation

La position du dôme Asdic sur les corvettes de type fleur 001_0010
Revenir en haut Aller en bas
Sel et Poivre
1er Matelot
1er Matelot
Sel et Poivre

Nombre de messages : 26
Age : 68
Localisation : Lévis, Qc, Canada
Date d'inscription : 07/12/2016

La position du dôme Asdic sur les corvettes de type fleur Empty
MessageSujet: dôme asdic/sonar sur les corvettes type flower   La position du dôme Asdic sur les corvettes de type fleur EmptyMer 4 Jan 2017 - 0:33

Bonjour,
Ce dessin est également publié dans l'article ://jproc.ca/sari/index.html Le dessin du dôme Asdic est aussi représenté dans l'illustration du N.C.S.M./H.M.C.S. K 125 Kénogami de 1941 à la page 98 du magnifique ouvrage LE SERVICE NAVAL DU CANADA 1910-2010 CENT ANS D'HISTOIRE publié sous la direction de Richard H. Gimblett, Bumdurn Press, c 2009, Sa Majesté la Reine du Chef du Canada.
Merci et Bonne Année!
Revenir en haut Aller en bas
http://sperrault2@videotron.ca
olivier
Admin
Admin
olivier

Nombre de messages : 44787
Age : 53
Localisation : Quaregnon (Bel)
Date d'inscription : 27/06/2007

La position du dôme Asdic sur les corvettes de type fleur Empty
MessageSujet: Re: La position du dôme Asdic sur les corvettes de type fleur   La position du dôme Asdic sur les corvettes de type fleur EmptyMer 4 Jan 2017 - 10:38

Bonjour,

Pour moi, le dôme doit être parfaitement aligné au centre, c'est à dire 50% à bâbord et 50% à tribord !

Je n'ai pas trouvé de vue de face, mais voici une autre image d'une flower-class avec l'asdic sorti :

La position du dôme Asdic sur les corvettes de type fleur Flower10
Source image

Mais quand on regarde bien, on se demande si il y avait un dôme ???

hum

_________________
olivier

Les plus grands ne sont pas ceux qui ne tombent jamais, mais ceux qui se relèvent toujours !

---> voir ma présentation

La position du dôme Asdic sur les corvettes de type fleur 001_0010
Revenir en haut Aller en bas
http://www.wielingen1991.org
VALKIRI
Admin
Admin
VALKIRI

Nombre de messages : 6062
Age : 83
Localisation : OSTENDE
Date d'inscription : 27/09/2009

La position du dôme Asdic sur les corvettes de type fleur Empty
MessageSujet: Re: La position du dôme Asdic sur les corvettes de type fleur   La position du dôme Asdic sur les corvettes de type fleur EmptyMer 4 Jan 2017 - 15:56

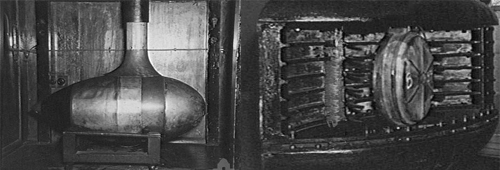

L O Sel et poivre~ Je viens de faire des recherches a ce sujet : rien trouver ; mais  par déduction et expérience (sonar algerine class WWII) aucun dôme le sonar était amené en position  SEARCH en descendant le transducer (voir photo)

La position du dôme Asdic sur les corvettes de type fleur Transd10
quant à la position exacte en principe la quille du navire étant une pièce maitresse du bâtiment l'ouverture pour le passage du transducer  sera certainement soit à TB où BB? ~ au choix indecis sur les algérine class TB.
comme pour les algérines (voir photo)
La position du dôme Asdic sur les corvettes de type fleur Sonar10
J'espère avoir répondu a votre question
