blackhelk3591
Amiral
Amiral
blackhelk3591

Nombre de messages : 2247
Age : 71
Localisation : oupeye
Date d'inscription : 29/10/2014

M477 OUDENAARDE - Page 15 Empty
MessageSujet: M477   M477 OUDENAARDE - Page 15 EmptySam 19 Fév 2022 - 12:29

Quand on voit l'état des pièces on se doute bien du travail que cela représente , encore bravo aux volontaires Smilie 44 Smilie 44 super
Revenir en haut Aller en bas
Jocava
Amiral
Amiral
Jocava

Nombre de messages : 2349
Age : 73
Localisation : Rendeux
Date d'inscription : 01/01/2011

M477 OUDENAARDE - Page 15 Empty
MessageSujet: Re: M477 OUDENAARDE   M477 OUDENAARDE - Page 15 EmptyDim 20 Fév 2022 - 10:35

Un mot, un seul CHAPEAU  super super super
Revenir en haut Aller en bas
Alex
Matelot
Matelot
Alex

Nombre de messages : 12
Age : 37
Localisation : Mons
Date d'inscription : 07/02/2022

M477 OUDENAARDE - Page 15 Empty
MessageSujet: Re: M477 OUDENAARDE   M477 OUDENAARDE - Page 15 EmptyVen 25 Fév 2022 - 17:11

Et voilà, après avoir été bloqué pendant 35 ans dans la même position, le fuel rack ou régulateur de carburant en français, est maintenant libre de bouger à nouveau !
Le régulateur permet d'admettre plus ou moins de carburant suivant que la charge sur le moteur augmente ou diminue, permettant au moteur de tourner à la même vitesse peu importe la charge.
Il était important de le débloquer car s'il était bloqué dans une mauvaise position, le moteur aurait pu s'emballer dès le démarrage, donnant toujours plus de carburant sans aucune charge sur le moteur!
Les plongeurs des pompes tournent aussi sans problème avec le régulateur, et ce sur chaque cylindre.

Pour plus d'informations sur le fonctionnement de la pompe, voir la vidéo de Joe McCool ci-dessous.

Un grand merci à Eddy pour son aide, et sa compagnie!

En nu, na 35 jaar vastzitten in dezelfde positie, is het brandstofrek weer vrij om te bewegen!
De regelaar laat meer of minder brandstof toe naarmate de belasting van de motor toeneemt of afneemt, zodat de motor ongeacht de belasting met hetzelfde toerental kan draaien.
Het was belangrijk om hem te deblokkeren, want als hij in de verkeerde stand vastzat, had de motor vanaf het begin kunnen weglopen en steeds meer brandstof kunnen geven zonder enige belasting van de motor!
De plunjers van de pomp lopen ook soepel met de regulator op elke cilinder.

Voor meer informatie over de werking van de pomp, zie de video van Joe McCool hieronder.

Hartelijk dank aan Eddy voor zijn hulp, en zijn bedrijf! (DeepL Translatie)



Joe McCool's video :


Dernière édition par Alex le Lun 28 Fév 2022 - 21:05, édité 1 fois
Revenir en haut Aller en bas
Xavier MONEL
Amiral
Amiral
Xavier MONEL

Nombre de messages : 11153
Age : 82
Localisation : 01480 MESSIMY SUR SAÔNE
Date d'inscription : 23/07/2013

M477 OUDENAARDE - Page 15 Empty
MessageSujet: Re: M477 OUDENAARDE   M477 OUDENAARDE - Page 15 EmptySam 26 Fév 2022 - 9:28

super

Bravo, les gars !
Cordialement.

Xavier
Revenir en haut Aller en bas
blackhelk3591
Amiral
Amiral
blackhelk3591

Nombre de messages : 2247
Age : 71
Localisation : oupeye
Date d'inscription : 29/10/2014

M477 OUDENAARDE - Page 15 Empty
MessageSujet: M477   M477 OUDENAARDE - Page 15 EmptySam 26 Fév 2022 - 12:39

Chouette videos cela me rappel ma place de mécano sur le M928 . super
Revenir en haut Aller en bas
Alex
Matelot
Matelot
Alex

Nombre de messages : 12
Age : 37
Localisation : Mons
Date d'inscription : 07/02/2022

M477 OUDENAARDE - Page 15 Empty
MessageSujet: Re: M477 OUDENAARDE   M477 OUDENAARDE - Page 15 EmptyMer 18 Mai 2022 - 10:46

Navré pour le retard dans les mises à jour, mais mon emploi du temps personnel est vraiment rempli pour l'instant !
Malgré tout, les travaux se sont bien poursuivis sur le moteur-générateur tribord Gardner 6LW.

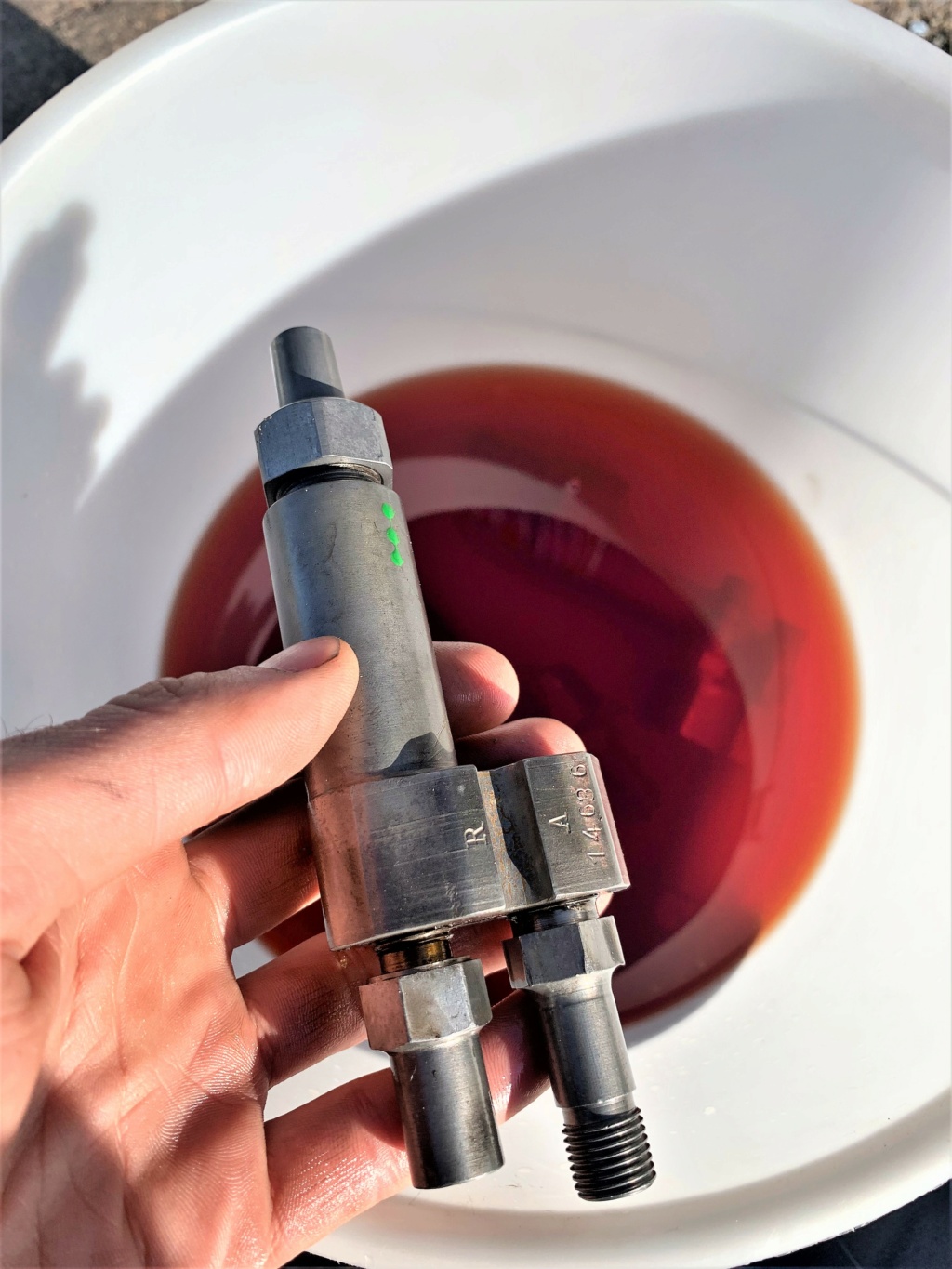

Après le levier de régulation du carburant (fuel rack), ce sont les injecteurs qui ont eu droit un traitement de faveur.

Ceux-ci ont été passé au nettoyeur à ultrasons. Malheureusement, ce n'a pas suffit à débloquer l'aiguille qui pousse contre le ressort interne pour ouverture de l'injecteur. Il a donc été décidé de les faire décanter pendant une semaine dans du mazout.
Après cela, 5 sur 6 étaient débloqués, et le 6e a gagné une semaine de natation en plus  M477 OUDENAARDE - Page 15 1f605. Cela a suffi à lui faire changer d'avis.
Une fois les 6 injecteurs nettoyés, ils ont été testés avec une mise sous pression afin de mesurer leur pression d'ouverture, et ils sont tous encore bien réglés sur les 136 bar renseignés par le fabricant !

On va essayer de prendre les compressions avec Eddy avant de remonter les injecteurs sur le moteur.
Cependant sans démarreur... un peu compliqué ! Heureusement, le moteur possède l'empreinte pour le démarrer à la main... à la manivelle, qu'Eddy est en train de fabriquer. Et oui, ses moteurs étaient utilisés dans les camions, bus, locomotives dès les années 30.


Sorry voor de vertraging in updates, maar mijn persoonlijke schema is echt vol op het moment!
Desondanks is het werk aan de Gardner 6LW stuurboordmotor-generator voortgezet.

Na het brandstofrek, kregen de injectoren een speciale behandeling.

Deze werden gereinigd met een ultrasoonreiniger. Helaas was dit niet genoeg om de naald te deblokkeren die tegen de interne veer duwt om de injector te openen. Daarom werd besloten ze een week lang in stookolie te laten bezinken.
Daarna werden 5 van de 6 gedeblokkeerd, en de 6e kreeg een extra week zwemmen M477 OUDENAARDE - Page 15 1f605. Dit was genoeg om hem van gedachten te doen veranderen.
Nadat de 6 injectoren waren schoongemaakt, werden ze getest met een druktest om hun openingsdruk te meten, en ze zijn allemaal nog steeds goed ingesteld op de door de fabrikant aangegeven 136 bar!

We zullen proberen de compressies met Eddy te doen voordat we de injectoren weer op de motor zetten.
Maar zonder starter... een beetje ingewikkeld! Gelukkig heeft de motor de print om hem met de hand te starten... met de slinger, die Eddy aan het maken is. En ja, zijn motoren werden al in de jaren 1930 in vrachtwagens, bussen en locomotieven gebruikt. (DeepL translatie)

M477 OUDENAARDE - Page 15 Whatsa10
M477 OUDENAARDE - Page 15 Img_6910
M477 OUDENAARDE - Page 15 Img_7010
Revenir en haut Aller en bas
blackhelk3591
Amiral
Amiral
blackhelk3591

Nombre de messages : 2247
Age : 71
Localisation : oupeye
Date d'inscription : 29/10/2014

M477 OUDENAARDE - Page 15 Empty
MessageSujet: M 477   M477 OUDENAARDE - Page 15 EmptyMer 18 Mai 2022 - 10:58

super super super
Revenir en haut Aller en bas
Alex
Matelot
Matelot
Alex

Nombre de messages : 12
Age : 37
Localisation : Mons
Date d'inscription : 07/02/2022

M477 OUDENAARDE - Page 15 Empty
MessageSujet: Nouvel Escalier pour visiteurs   M477 OUDENAARDE - Page 15 EmptyJeu 19 Mai 2022 - 11:11

Petite update sur le Oudenaarde qui le 1er mars a reçu un nouvel escalier pour les futurs visiteurs du bateau.
Le bateau-phare Westhinder est déjà ouvert aux visiteurs le samedi de 10h à 16h, et aux groupes sur demande.
Espérons que le Oudenaarde suive bientôt Wink !

M477 OUDENAARDE - Page 15 Img_6911
Revenir en haut Aller en bas
polinar
Amiral
Amiral
polinar

Nombre de messages : 48901
Age : 73
Localisation : Dison / VERVIERS
Date d'inscription : 02/11/2009

M477 OUDENAARDE - Page 15 Empty
MessageSujet: Re: M477 OUDENAARDE   M477 OUDENAARDE - Page 15 EmptyJeu 19 Mai 2022 - 12:33

thumleft
Revenir en haut Aller en bas
http://http:/guymarc51@gmail.com
dany
Amiral de division
Amiral de division
dany

Nombre de messages : 1477
Age : 64
Localisation : Suxy
Date d'inscription : 03/10/2007

M477 OUDENAARDE - Page 15 Empty
MessageSujet: Re: M477 OUDENAARDE   M477 OUDENAARDE - Page 15 EmptyVen 20 Mai 2022 - 15:27

Super super super super super

Dany marin barre
Revenir en haut Aller en bas
Alex
Matelot
Matelot
Alex

Nombre de messages : 12
Age : 37
Localisation : Mons
Date d'inscription : 07/02/2022

M477 OUDENAARDE - Page 15 Empty
MessageSujet: News !   M477 OUDENAARDE - Page 15 EmptyDim 12 Fév 2023 - 15:46

Bonjour à tous !

Presque un an sans nouvelle ! Que le temps passe vite !
Mes études, et donc mon mémoire sont maintenant terminés depuis juillet 2022.
Je "navigue" maintenant comme 2e ingénieur mécanicien sur un dragueur appelé "Taccola" de chez Jan de Nul (Alost).

Quant au moteur auxiliaire tribord de ma thèse, je n'ai pu aller plus loin que la rotation à la main.
Les sièges de soupapes n'étant plus étanches, il aurait fallu déculasser le moteur, ce qui voulait dire remplacer les joints de culasses, ce qui coûte une petite fortune à cause de la rareté de ces pièces.

Néanmoins, on ne s'arrête pas en si bon chemin, la restauration extérieure du moteur se poursuit dès que j'ai un mardi de libre, et que je peux aller jusque Anvers. C'est toujours un plaisir de travailler sur le Oudenaarde !

N'hésitez pas à nous suivre sur la page Facebook du bateau : https://www.facebook.com/M477oudenaarde
A partir du mois de Mars, le Oudenaarde sera ouvert aux visites chaque premier samedi du mois !!!

En attendant plus d'informations, voici ci-dessous la vidéo que j'avais faite comme introduction lors de la présentation de ma thèse à l'école.



Dernière édition par Alex le Dim 12 Fév 2023 - 15:48, édité 1 fois
Revenir en haut Aller en bas
Alex
Matelot
Matelot
Alex

Nombre de messages : 12
Age : 37
Localisation : Mons
Date d'inscription : 07/02/2022

M477 OUDENAARDE - Page 15 Empty
MessageSujet: Re: M477 OUDENAARDE   M477 OUDENAARDE - Page 15 EmptyDim 12 Fév 2023 - 15:46

Hallo allemaal!

Bijna een jaar zonder nieuws! Wat vliegt de tijd!
Mijn studie, en dus ook mijn proefschrift, is nu sinds juli 2022 afgerond.
Ik "vaar" nu als 2e werktuigkundige op een baggerschip genaamd "Taccola" van Jan de Nul (Aalst).

Wat de stuurboord hulpmotor van mijn proefschrift betreft, kwam ik niet verder dan het met de hand draaien.
De klepzittingen zaten niet meer vast, dus had de motor moeten worden gedemonteerd, wat betekende dat de cilinderkoppakkingen moesten worden vervangen, wat een klein fortuin kost vanwege de zeldzaamheid van deze onderdelen.

Toch laten we het daar niet bij, de buitenrestauratie van de motor gaat door zodra ik een vrije dinsdag heb, en ik naar Antwerpen kan. Het is altijd een plezier om aan de Oudenaarde te werken!

Volg ons gerust op de Facebookpagina van de boot: https://www.facebook.com/M477oudenaarde
Vanaf maart is de Oudenaarde elke eerste zaterdag van de maand te bezoeken !!!

M477 OUDENAARDE - Page 15 753bb710
Revenir en haut Aller en bas
olivier
Admin
Admin
olivier

Nombre de messages : 46310
Age : 56
Localisation : Quaregnon (Bel)
Date d'inscription : 27/06/2007

M477 OUDENAARDE - Page 15 Empty
MessageSujet: Re: M477 OUDENAARDE   M477 OUDENAARDE - Page 15 EmptyDim 12 Fév 2023 - 16:04

Bravo, super boulot marin ok

_________________
olivier

Les plus grands ne sont pas ceux qui ne tombent jamais, mais ceux qui se relèvent toujours !

---> voir ma présentation

M477 OUDENAARDE - Page 15 001_0010
Revenir en haut Aller en bas
http://www.wielingen1991.org
Archer
Amiral
Amiral
Archer

Nombre de messages : 31909
Age : 75
Localisation : LIEGE
Date d'inscription : 09/03/2012

M477 OUDENAARDE - Page 15 Empty
MessageSujet: Re: M477 OUDENAARDE   M477 OUDENAARDE - Page 15 EmptyDim 12 Fév 2023 - 17:54

super super

_________________
Laurent

---> voir ma présentation

Que celui qui n'a jamais bu me jette la première bière.
Une vie saine, au grand air et des rêves plein les yeux.
Revenir en haut Aller en bas
